三相交流异步电动机控制电路的识图与安装
日期:2016-8-29 18:59:06人气:  标签:常州电工培训 常州电工上岗证培训 常州维修电工技能培训

电路原理图的各分支回路一般应垂直布置,因而电气图形符号也应垂直来画,文字符号一般水平放置。有时,根据画图的需要,在不改变符号含义的前提下,图形符号和文字符号都可旋转,但不可倒置。

上静、下动    开关的静触头在上,为电源侧;而动触头在下,为负载侧。如果电气回路需要水平来画,电气图形符号可由垂直位置逆时针转90°,即左静、右动。也就是说上侧或左侧为电源,下侧或右侧为负载。
左开、右闭    常开触头朝左开口,而常闭触头则朝右闭口。如果电气回路需要水平来画,电气图形符号可由垂直位置逆时针转90°,即下开、上闭。

图1所示为接触器电路符号的画法。
常州电工上岗证培训,维修电工技能培训
常州电工上岗证培训,维修电工技能培训
图1  接触器电路符号的画法
a)垂直画法  b)水平画法

在电气原理图中,线圈和触头通常不画在一起,而是画在电路的不同地方,但只要它们标注相同的文字符号,就是一个器件的线圈和触头,例如同一接触器线圈、接触器主触头和辅助触头都用KM1表示,如图2a所示。当一个电路中只有一只接触器时,KM1中的1通常省去。

如图2b所示,同一电路中有多个相同元器件时,一般用相同的字母表示,但在字母的后边加上数字以示区别,例如KM1、KM2、KM3一般表示的是三只不同的接触器,这一点要牢记。
常州电工上岗证培训,维修电工技能培训
图2  接触器的标注方法
a)同一接触器的线圈和触头  b)不同接触器的线圈和触头

电路全部线圈的触点都是按线圈不得电时的常态画出的,各刀开关、按钮开关等开关器件也是按在器件未受外力作用时的常态画出的。



带指示灯的电动机连续运行控制电路原理图

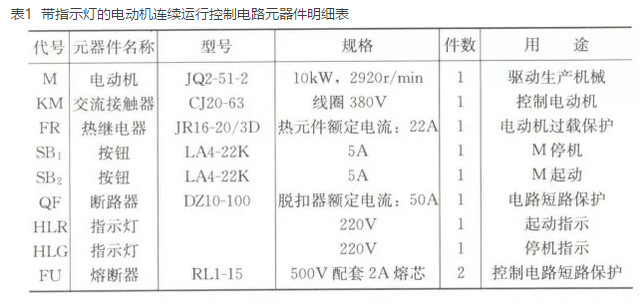

图3所示为带指示灯的电动机连续运行控制电路原理图。图中所用的元器件见表1。
常州电工上岗证培训,维修电工技能培训
图3  带指示灯的电动机连续运行控制电路原理图

常州电工上岗证培训,维修电工技能培训
1.看资料
结合电路中的文字说明、技术说明,搞清电路的用途,对电路有一个大致的了解。从图中可以看到,此电路有一台电动机,此电动机起动后连续运行。

2.弄明白电路中各符号所代表的意义
根据电气图形符号、文字符号和元器件明细表,弄明白电路中各符号所代表的意义。

3.先看主电路
主电路通常在图的左侧,主电路包括断路器、接触器主触头、热继电器、电动机及连接导线等。它是从电源至电动机输送电能时电流所经过的电路,所以电流较大。识图时通常从下面的被控设备开始,经控制元件,依次看到电源。通过看主电路可以知道:
1)主电路中有哪些电器设备,它们的用途和工作特点是什么。
2)主电路中的电动机是用什么电器控制的,为什么要通过这些电器,这些电器设备的作用是什么。
结合此图,从电动机M往上看,只有一条主电路:电动机M→热继电器FR→接触器KM主触头→三相断路器QF→三相交流电源。

4.再看控制电路
控制电路在图的右侧,控制电路起控制和保护作用。控制电路包括熔断器、接触器线圈、辅助触头、按钮及连接导线等。看控制电路通常按照自上而下或从左到右的原则。
1)看电源,先搞清电源是交流电源还是直流电源,其次搞清电源从何而来,其电压是多少。
2)看各控制支路,整个控制电路可分为几条独立的小回路。
3)看各支路是由哪些元器件构成闭合回路的。

结合此图可以看到控制电路有三条支路:第一条从电源L3→熔断器FU→按钮SB1、SB2→接触器KM线圈→热继电器FR触点→熔断器FU→电源L2;第二条从电源L3→熔断器FU→KM-2常开辅助触头→红灯HLR→熔断器FU→电源L2;第三条从电源L3→熔断器FU→KM-3常闭辅助触头→绿灯HLG→熔断器FU→电源L2;三条支路的电源都接在L2、L3两相,电压为~380V。

5.搞清电路之间的控制关系
搞清主电路与控制电路及控制支路之间的联系和控制关系,电路中各电器元件、触头的作用是什么。

1)先看主电路。电动机M起动时,需要合上断路器QF,同时还应使接触器KM得电吸合,再观察接触器KM的控制电路,平时SB2的触头处于断开位置。所以起动时应按下SB2,接通接触器KM线圈的控制回路,接触器KM线圈中有电流,接触器吸合,KM主触头闭合,电动机主电路接通,电动机起动运行。
2)电动机运行时,不能一直按下SB2。
原来接触器吸合后,KM常开辅助触头闭合,所以松开SB2后,与SB2并联的KM-1常开辅助触头(自锁触头)保持吸合,接触器KM线圈可以一直得电。
3)怎样使电动机停机呢?
图中的SB1按钮,它串联于KM线圈回路中,按下SB1,接触器KM线圈中就没有电流了,接触器KM释放,KM各触头恢复初始状态,主电路断开,电动机停机。
4)指示灯支路。电动机起动前(或停机后),由于KM辅助触头处于图中的初始位置,这时与绿灯HLG相连的KM-3常闭辅助触头闭合,绿灯亮;与红灯HLR相连的KM-2常开辅助触头断开,红灯灭。起动后,接触器吸合,其常开触头闭合,常闭触头打开,所以绿灯熄灭,红灯点亮。
5)电路中断路器QF、熔断器FU和热继电器FR起什么作用呢?
结合前面的电工基础知识可以知道:断路器QF作电动机主电路的短路保护,当电动机主电路中的连接导线、元器件短路时,断路器QF跳闸,防止事故的发生;熔断器FU作控制电路的短路保护;热继电器FR在电路中起过载保护的作用,电动机过载时,串接于控制回路的常闭触点FR断开,切断接触器KM线圈的供电,电动机保护停机。
6.根据回路编号了解电路的走向和连接方法

为了安装接线和维护检修,在图3所示的电路中,可以看到有各种标号,这种标号就是回路标号。回路标号是电器设备与电器设备、元件与元件间(或导线间)的连接标记。它是按等电位原则标注的,即在电气回路中连于一点的所有导线用同一数字标注。当回路经过开关或触头时,因为在触头两端已不是等电位,所以应给予不同的标号。下面简要介绍一下电动机电路的回路标号的标注方法。
(1)主电路的回路标号
       1)三相电源按相序编号为L1、L2、L3,经过开关后,在出线接线端子上按相序依次编号为U11、V11、W11。
       2)主电路各支路的编号,应从上至下(垂直画图时)或从左至右(水平画图时),每经过一个电器元件的接线端子后编号要递增。如U11、V11、W11,U21、V21、W21,...等顺序标号。
       3)单台三相异步电动机的三根引出线按相序依次编号为U、V、W,多台电动机引出线的编号,为防止混淆,可在字母前加数字来区别,如1U、1V、1W,2U、2V、2W,...等。
(2)控制电路回路标号    控制电路回路标号应从上至下(或从左至右)逐行对主要降压元件两侧的不同线段分别按奇数和偶数的顺序标号,如一侧按1,3,5,...等顺序标号,另一侧按2,4,6,...等顺序标号。编号的起始数字,除起动支路需从数字1开始外,照明支路和信号支路可以接上述的数字编排,也可以一次递增100作起始数,如照明支路从101开始编号,信号支路从201开始编号。
